Анализ ткачества хлопчатобумажной пряжи ткацким станком
Mar 17, 2016

В ткачестве струйного ткацкого станка хлопчатобумажная пряжа считалась нетканой нитью. Действие захвата в одном процессе вставки утка изменяется на два открытых. Соответствующее количество уточной нити добавляют до того, как нить основы будет закрыта, чтобы уменьшить удлинение уточной пряжи между краем ткани и держателем из-за перемещения стального листа в плетение, что может решить проблему, что удлинение при разрыве хлопчатобумажной пряжи ниже, чем у струи воды. Проблема требований к нити не может быть сплетена на струе воды. При разумном распределении времени утка свободного полета и ограниченного полета процесс изменения уточной пряжи от свободного полета до полета останавливается от свободного полета до ограниченного полета до остановки полета, уменьшая натяжение утка на стороне вставки утка и уменьшая широта. Уровень дефекта повышает эффективность езды.

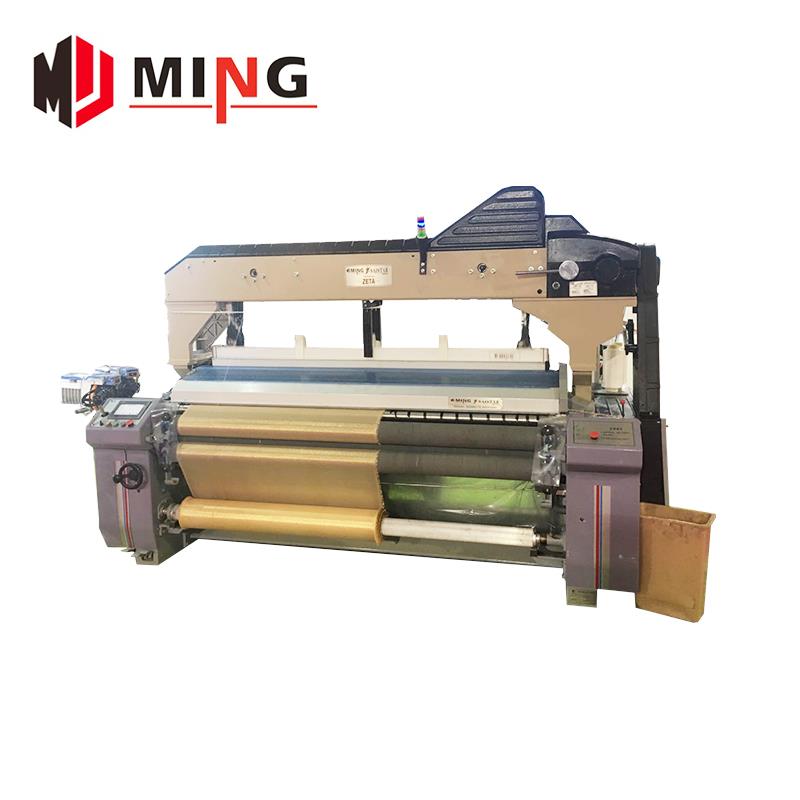

water jet loom.jpg

Уточная вставка струйной струи основывается на воде, а сила, создаваемая струей воды, используется для приведения утка в сарай. Из-за большого коэффициента трения воды с уточной нитью тяговое усилие пряжи может быть увеличено, так что вставка для утки воды имеет характеристики высокой скорости, широкой ширины, низкого уровня шума и низкого энергопотребления. Поэтому в настоящее время он используется для ткачества гидрофобной волокнистой пряжи. , Производительность натуральных волоконных тканей превосходна, и диапазон расширения струй воды в струе стал консенсусом производителей струйной струи воды. Благодаря практике автор успешно сплел чистую хлопчатобумажную ткань на струйной струе, решил проблемы хлопчатобумажной пряжи в водоструйном ткачестве и добился плетения гидрофильной волокнистой пряжи с высокой эффективностью и низкой потребляемой струей воды. цель.



1. Технические характеристики хлопкового волокна

Китай является крупной хлопководческой страной с широким распределением хлопка и высоким урожаем. Хлопковое волокно предпочитают потребители для лучшего поглощения влаги и воздухопроницаемости. Поперечное сечение хлопкового волокна представляет собой трубчатую талию, а длина полости составляет около 85% от общей длины волокна. Продольная форма имеет веревообразную кривую, длина в 1000 раз превышает 3000 раз, а расширение не растворяется после воды, удлинение при разрыве составляет 7-12%, а удлинение при разрыве (удлинение 2% ) составляет 74%, стандартная норма восстановления влажности составляет 11,1%.


2. Требования к нитям в струйном струе

Водяной струйный ткацкий станок полагается на поток воды, чтобы нарисовать уток, а полет уточной пряжи свободен. Поток воды приводит к тому, что основы и уточные нити и ткань в непосредственной близости от сарая становятся влажными, и на них в значительной степени влияют такие факторы, как разнообразие, состояние и форма сарая. Из-за различных условий обычный струйный ткацкий станок в основном используется для плетения нитей с заданной влажностью менее 10% и удлинения при разрыве более 8,8%.



3. Проблемы и контрмеры при ткачестве хлопчатобумажной пряжи

Так как удлинение хлопкового волокна составляет от 7% до 12%, хлопчатобумажная пряжа представляет собой нетканую нить на струйной струе воды; во-вторых, гидрофобное волокно имеет меньше летающих цветов и не будет вызывать парковку без причины из-за летающего цветка. Более того, ключевые части должны быть эффективно очищены.

3.1 Изменение времени открытия и закрытия захвата. Захват открывается, чтобы освободить утку и начать установку утка. Захват закрывает утопную пряжу, чтобы закончить вставку утка. Захват представляет собой механизм вставки утка водоструйного ткацкого станка. Недостающая часть. Регулировка относительных положений захватного кулачка 1 и захватного кулачка 2 контролирует время, в течение которого захват открывается. Когда объединенный большой радиус кулачков 1 и 2 прижимается к кулачкому ротору 3, кулачковый рычаг 4 приводится в движение вниз. Поскольку кулачковый рычаг 4 и зажимное звено 5 закреплены на одном и том же валу, кулачковый рычаг представляет собой поворот 4 приводит в движение вал 6, и вал 6 приводит в движение зажимное звено 5, чтобы качаться вверх, и поднимает захватный вал 8, чтобы поднимать захватный захватный диск 9 вверх, и в это время высвобождается уточная нить. Когда малый радиус комбинации захватных кулачков 1, 2 поворачивается в контакт с кулачковым ротором 3, поворотный рычаг 4 поворачивается вверх под действием пружины 7, заставляя захватное звено 5 качаться вниз, а захват вал 8 Движение пружины 10 вниз приводит к тому, что подвижный диск 9 перемещается вниз, уток находится в защемленном состоянии, а длина утка, вытянутого из держателя, не может быть изменена. Уточная пряжа почти параллельна стальному расточке во время процесса вставки утка. Поэтому, когда стропа не ударяется по уточной нити после закрытия сарая, уточная нить от захвата до нити основы параллельна стальному подоконнику, и длина не может быть изменена. Когда уток приводится в движение, уток подталкивает утопную пряжу к направлению ткачества, и в это время уточная нить от захвата до скрученной нити станет длиной от захвата до положения ткачества. Если уточная нить не пополняется, уточная нить подвергается большому удлинению, а удлинение хлопчатобумажной пряжи мало, что приводит к разрыву уточной нити, так что ткачество не может выполняться нормально, что является ключевым моментом что струйный ткацкий станок не может ткать хлопчатобумажную пряжу. Чтобы решить эту проблему, необходимо добавить часть уточной нити в процессе измельчения, чтобы добиться непрерывного ткачества хлопчатобумажной пряжи. Относительное положение захватного кулачка 1 и захватного кулачка 2 остается неизменным, захват закрывается до того, как тростник ударяется тростником, поддерживая надлежащее натяжение и устойчивость утка, а уток закрыт, уток находится в полностью контролируемое состояние. После этого шпиндель составляет около 315. Когда добавляется кулачок 1 утка 1, кулачковый ротор 3 прижимается вниз, так что кулачковый рычаг 4 качается вниз, а захватное звено 5 поворачивается вверх, а захватный вал 8 толкают вверх, чтобы перемещать подвижный диск 9 захвата для повторного открытия. В процессе измельчения стальной лопаты пополняемая уточная нить вытягивается из держателя, чтобы компенсировать проблему, заключающуюся в том, что удлинение хлопчатобумажной уточной нити невелико. На шпинделе около 340. В это время дополнительный кулачок 1 уточной нити отсоединяется от кулачкового ротора 3, и держатель снова закрывается, чтобы предотвратить чрезмерную вытяжку уточной нити, вызывая другие неисправности.

3.2 Очистка волосистой части пряжи

Из-за короткой длины хлопкового волокна поверхность хлопчатобумажной пряжи имеет больше пуха и легко отпадает. Обычно летающий цветок падает на утилизатор, захват, укупорочную головку и сопло, что приводит к тому, что уточный питатель работает ненормально и зажат. Устройство не может удерживать твердую уточную нить, сопло работает ненормально, и транспортное средство утка к воздуху закрыто. Как правило, принимайте метод своевременной очистки. Из-за ручной очистки часто возникают некоторые неопределенные факторы, такие как длительный период очистки, что приводит к тому, что эффект летающих цветов при работе машины вызывает парковку. При уборке летающие цветы раздуваются на других участках, чтобы вызвать парковку. Эти факторы окажут определенное влияние на эффективность ткацкого станка. Это эффективный способ решить эту проблему, добавив порты всасывания в важные части, которые склонны летать на цветках и достигать своевременной очистки. , Чтобы сконфигурировать всасывающее устройство, рассмотрите следующие два аспекта: (1) Должно быть установлено установочное положение всасывающего порта, чтобы достичь цели всасывания волосяного покрова, не влияя на состояние струйного потока. (2) Выбор давления ветра тесно связан с параметрами вентилятора, диаметром трубы и формой всасывающего отверстия. При настройке учитывайте экономику и в то же время не влияйте на стабильность движения утка.


4. Настройки процесса

Например, используя хлопчатобумажную пряжу 28 текс, основные варианты, такие как форма насоса, диаметр цилиндра, тип пружины насоса, форма иглы, держатель сопла и размер иглы, такие же, как у гидрофобной нити ,

4.1 Выбор первого количества воды. Урезанная уточная нить изогнута в головке сопла. Целью первой воды является выпрямление уточной головки перед открытием держателя и наблюдение за количеством первой воды до окончания свободного полета. Первое количество воды является наименьшим, и первое количество воды используется для обеспечения того, чтобы концы уточной пряжи были прямыми. В процессе укладки водного утка в хлопчатобумажную пряжу непросто производить изгиб из-за большого содержания воды, а среднее количество первой воды может соответствовать требованиям.

4.2. Установка угла полета. Прочность хлопчатобумажной пряжи, как правило, ниже, чем у гидрофобной нити. Выбор более крупного угла полета более подходит для характеристик хлопчатобумажной пряжи. Это может эффективно уменьшить широтный отказ ткацкого станка. Время начала инъекции определяется относительным положением фактической инъекции и тростником. Выталкивающая головка регулируется таким образом, чтобы время удерживания полета было отрегулировано на 5 мм перед центром сопла. Угол полета утка составляет около 165 °.

4.3 Установка времени полета с ограничением Полет утка делится на две фазы: во-первых, «свободный полет», который сначала пролетает уточной нитью, хранящейся устройством измерения длины, а затем «ограниченный полет», который измеряет дальний полет , «Свободный полет» начинается с открытия захвата, и пряжа, хранящаяся на барабане для измерения длины, мгновенно прекращается. Скорость полета зависит от скорости струйного потока и коэффициента трения уточной нити и потока воды. Относительно высокая средняя скорость полета уточной нити превышает 40 м / с при условии ткачества шириной 140 см и 800 об / мин; угол «ограниченного полета» можно регулировать в соответствии с требованиями к ткачеству ткани, и это конец свободного полета к захвату. Угол между затворами, скорость которого зависит от длины утка, и скорость составляет всего около 45% от «свободного полета». Эта комбинация «свободного полета» и «ограниченного полета» особенно важна в хлопковом ткачестве. Прочность хлопчатобумажной пряжи низкая. Если уточная пряжа непосредственно переходит с более высокой скорости при «свободном полете» до скорости 0, когда захват закрыт, к уточной нити прикладывается большое натяжение, что часто приводит к разрыву уточной нити в салоне для уточной вставки. Сочетание «свободного полета» и «ограниченного полета», в процессе вставки утка, скорость уточной нити сначала снижается с большей скорости «свободного полета» до скорости «ограниченного полета», а затем эта нижняя Скорость полета переходит на скорость 0, когда захват закрыт, так что напряжение, прикладываемое к уточной нити, замедляется, и исключается явление уточной вставки из-за чрезмерного натяжения утка, вызванного закрытием захвата.

4.4. Определение остаточного количества воды. С конца потока струйной воды сопла до закрытия нити основы, уточная пряжа все равно должна поддерживать надлежащее натяжение, чтобы обеспечить нормальную работу ткачества. В это время натяжение поддерживается остаточным объемом воды. Хлопчатобумажная пряжа имеет большое содержание воды, и общее количество остаточной воды может соответствовать требованиям. Количество остаточной воды можно судить визуально стробоскопом.


5. Заключение

Хотя хлопчатобумажная пряжа представляет собой гидрофильное волокно, удлинение при разрыве низкое, а прочность низкая. После небольшой модификации механизма контроля утка хлопчатобумажная пряжа может быть превращена в тканую волокнистую пряжу струйного ткацкого станка. Важным параметром, непосредственно влияющим на частоту отказа широты, является установление процесса ткацкой пряжи, время «ограниченного полета». Разумный выбор времени «ограниченного полета» может снизить требования к прочности пряжи, уменьшить утку сплетенный и улучшить первоклассную скорость продукта. В то же время нижнюю прочную хлопчатобумажную пряжу можно плету на струе воды. Процесс массового производства хлопчатобумажных тканей водоструйными ткацкими станками на текстильных фабриках стабилен, качество готовой продукции соответствует требованиям, а экспорт готовой продукции реализован. Из-за высокого водопоглощения хлопчатобумажной пряжи потребление энергии сушки после ткачества примерно на 10% выше, чем у ткани из гидрофобной волокнистой ткани, а удлинение при разрыве хлопчатобумажной пряжи ниже, чем у волокна гидрофобной нити, и пряжа разрушается из-за отказа нити. Таблица на 2% -3% выше, чем тканая гидрофобная пряжа. С этой целью необходимо постоянно изучать и накапливать опыт в будущих методах производства. Ткацкая хлопчатобумажная пряжа с водоструйным ткацким станком может повысить эффективность производства хлопчатобумажной ткани и расширить диапазон использования струй воды.
